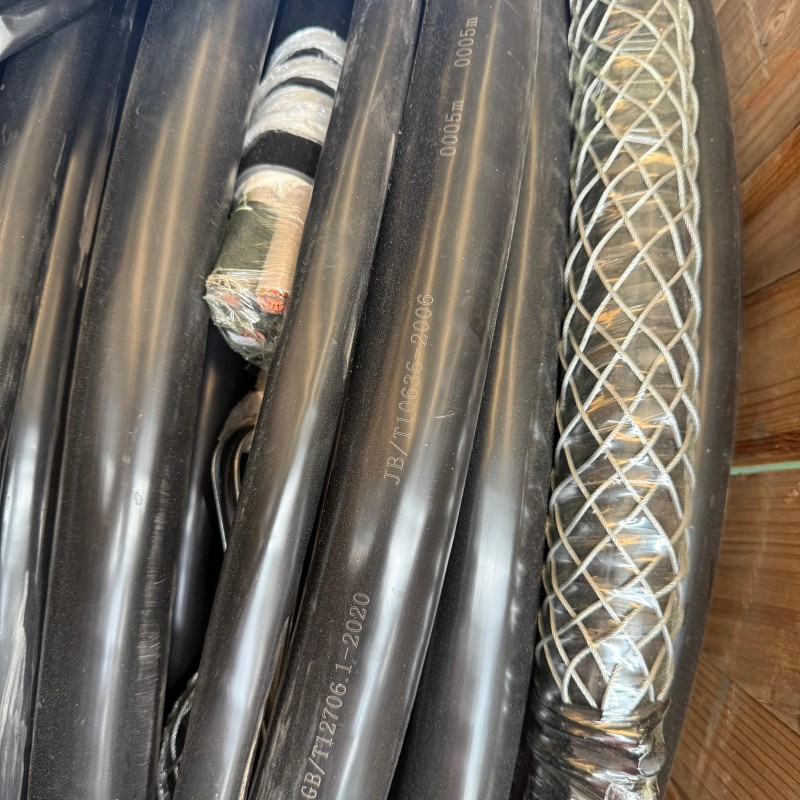

Кабель предварительно ответвленный 4×120+1×70 с ответвлением 4×35+1×16
Предварительно ответвленный кабель — это специализированный распределительный кабель, при производстве которого на заводе в соответствии с проектной схемой электроснабжения заранее подготавливаются места ответвлений и их сечения, а также монолитно вплавляются соединительные муфты.
Описание
маркер
Общее описание
Предварительно ответвленный кабель — это специализированный распределительный кабель, при производстве которого на заводе в соответствии с проектной схемой электроснабжения заранее подготавливаются места ответвлений и их сечения, а также монолитно вплавляются соединительные муфты. Готовая конструкция «магистраль + ответвления» формируется непосредственно на заводе, что исключает необходимость выполнения на объекте таких операций, как зачистка изоляции, опрессовка и сварка. Является основным специализированным кабелем для вертикальной стояковой разводки в высотных зданиях.
Бренд: Сиань Хуалянь Силовой Кабель
Стандарты исполнения: GB/T 12706, технические условия предприятия по индивидуальному заказу.
Конструкция
Магистральный кабель (медный проводник + изоляция + оболочка) + герметичная ответвительная муфта заводского изготовления + сегменты ответвительных кабелей. Цельная монолитная конструкция с полной изоляционной и герметичной защитой соединительных узлов.
Ключевые преимущества
★ Высокая эффективность и простота монтажа
Все ответвительные муфты изготавливаются на заводе. При прокладке в шахте требуется только концевая заделка, что исключает большое количество промежуточных соединений на месте, значительно сокращает сроки строительства и затраты на оплату труда.
★ Высокая электрическая безопасность и надежность
Механизированная герметичная опрессовка и сварка в заводских условиях. Контактное сопротивление соединения стабильно, влагозащита, изоляция и герметизация на высоком уровне. Исключает такие риски, как ослабление контакта, попадание воды, короткое замыкание, перегрев и возгорание, характерные для ручного монтажа на объекте. Снижает частоту отказов линии.
★ Упорядоченная прокладка, удобство эксплуатации и обслуживания
Четкая сегментация контуров с привязкой к этажам и линиям. Аккуратная прокладка в шахте. Значительно облегчает последующий ремонт, поиск неисправностей и реконструкцию с разделением по потребителям.
★ Устойчивость к падению и износу, адаптация для стояков
Целостная конструкция. Комплектные крепежные зажимы выдерживают нагрузку от собственного веса. Устойчивость к вибрации и старению. Адаптирован для длительной вертикальной подвесной прокладки в высотных зданиях. Срок службы превосходит обычные кабели с соединениями, выполненными на месте.
Области применения
Широко применяется в распределительных стояках высотных жилых зданий, жилых комплексов с коммерческими помещениями, офисных центров, больниц, торгово-развлекательных комплексов. Используется для вертикальных магистральных линий от главного ввода здания до поэтажных щитов, квартирных счетчиков и распределительных шкафов. Также может применяться для поэтажного распределения в многоэтажных цехах и зональных распределительных системах подземных паркингов.
Пояснения по выбору модели
На основе различных типов базовых кабелей, таких как YJV, WDZ-YJE, NH-YJV, кабели с минеральной изоляцией, возможно изготовление предварительно ответвленных конструкций на заказ. Подбираются спецификации под трехфазные пятипроводные и четырехпроводные системы распределения. Сечение ответвлений, их длина и местоположение полностью изготавливаются в соответствии с проектной документацией.
